10 Perangkat yang harus di pelajari Oleh Network Administrator

Perangkat Keras Jaringan Komputer

Jaringan komputer merupakan kumpulan dua atau lebih komputer yang saling terhubung satu sama lain. Saling terhubungnya komputer tersebut disebabkan oleh adanya kabel ataupun non kabel yang terkoneksi, sehingga komputer bisa membentuk suatu jaringan.

Dengan adanya jaringan komputer ini, maka setiap komputer bisa saling bertukar informasi, baik dari server / router, maupun antara client dengan client lainnya.

Saat ini, penggunaan jaringan komputer tentu saja sudah sangat luas dan juga umum digunakan, terlebih lagi dengan berkembangnya fitur internet yang dapat
dengan mudah kita akses, sehingga hal ini dapat menyebabkan kebutuhan akan jaringan komputer semakin besar.

Untuk membangun sebuah jaringan komputer, tentu saja ada banyak hal yang harus diperhatikan, salah satunya adalah faktor hardware. Hardware atau perangkat keras merupakan elemen yang sangat vital dalam pembentukan jaringan komputer. Apabila kekurangan satu elemen hardware saja, maka dapat dipastikan suatu jaringan tidak akan dapat berjalan dengan sempurnya.

Berikut ini adalah beberapa hardware atau perangkat keras yang bisa digunakan pada jaringan computer

1. Modem ADSL

Perangkat keras yang merupakan perangkat penting dalam jaringan komputer adalah modem. Modem merupakan kepanjangan dari modulator dan demodulator. Yang berarti modem merupakan suatu bentuk komunikasi dua arah yang dimana modem bisa melakukan proses perubahan data sinyal digital menjadi analog, dan kemudian bisa merubah kembali sinyal tersbut menjadi digital agar bisa digunakan di dalam komputer.

·         Penggunaan modem saat ini

Saat ini perkembangan modem sudah jauh lebih pesat, dulu, modem digunakan untuk menggunakan koneksi Dial-up yang dikenal dengan nama Modem ADSL. Saat ini, modem sudah berbentuk USB, sehingga mudah digunakan. Selain itu, ada pula modem yang memiliki fungsi yang digabung dengan router, sehingga semua fungsi modem, router dan juga access point berada di dalam satu alat saja,

Contoh Nya : Modem ADSL dari Telkomspeedy yang memiliki IP Address 192.168.1.1

2. Kabel UTP       [Unshielded Twisted Pair]

Ketika berbicara mengenai jaringan, pastilah kita wajib memilki kabel, kabel berfungsi untuk membawa paket data dari server / router menuju client, tentunya dalam suatu jaringan dengan metode kabel LAN.

Biasanya, kabel yang digunakan adalah jenis kabel UTP atau Unshielded Twisted Pair, Coaxial, dan juga kabel Fiber Optic. Tentu saja penggunaan kabel dalam jaringan komputer sangat efisien, terutama ketika anda ingin membangun sebuah jaringan lokal, karena biaya yang lebih murah dibandingakn dengan perangkat wireless.

Contohnya : Untuk SMK umumnya yang di pelajari hanyalah Kabel UTP

Kekurangan penggunaan kabel

·         Instalasi yang cenderung rumit, karena harus mempertimbangkan lokasi penempatan kabel yang aman

·         Butuh kabel dalam jumlah banyak

Berikut 3 jenis type rangkaian kabel UTP :

·         Straight Through Configuration

Kabel jenis ini biasa digunakan untuk menghubungkan perangkat jaringan dengan tingkat hierarki yang berbeda. Sebagai contoh adalah ketika kita menghubungkan PC ke jaringan komputer kita di kantor lewat switch. Tipe kabel jenis ini lebih umum digunakan dan relatif lebih mudah dalam penyusunan kabelnya saat memasang konektor RJ-45.

·         Cross Over Configuration

Kabel jenis ini biasa digunakan untuk menghubungkan dua perangkat jaringan dengan hierarki setingkat, sebagai contoh koneksi antara PC to PC, atau PC ke AP Radio, Router to router.

·         Kabel Rollover

Kabel jenis ini biasanya digunakan untuk mengakses router dengan PC/laptop kita. Konfigurasi kabel jenis ini cukup simpel karena kita tinggal membalik urutan kabel yang kita pasang di satu sisi. Misal kita menggunakan standar 568B (standar untuk kabel straight through), maka kita tinggal membalik urutan kabel.

3. Konektor RJ45

Konektor merupakan alat yang di pasang pada masing masing ujung kabel jaringan untuk menghubungkan adapter network dengan kabel. Berbagai jenis konektor jaringan ini harus disesuaikan dengan tipe dan jenis kabel jaringan yang dipakai.

·         Konektor RJ-45 digunakan untuk Kabel UTP

·         RJ-45 adalah konektor kabel Ethernet yang biasa digunakan dalam topologi jaringan komputer LAN maupun jaringan komputer tipe lainnya.

·         Konektor kabel RJ 45 Mediatech memiliki konfigurasi tiga macam, sesuai dengan perangkat yang ingin dihubungkannya:

·         Konektor BNC/T digunakan untuk Kabel Coaxial

·         Konektor ST digunakan untuk Kabel Fiber Optic

Fungsi RJ-45:

konektor RJ-45 berfungsi sebagai penyambung antara kabel UTP (Unsield Twisted Pair) ke Transceiver.

RJ-45 dikhususkan penggunaannya untuk kabel UTP saja, biasanya konektor RJ-45 dan kabel UTP ini sering digunakan untuk keperluan jaringan computer

4.Crimping tool

Tang krimping adalah alat untuk memasang kabel UTP ke konektor RJ-45 / RJ-11 tergantung kebutuhan. Bentuknya macam-macam ada yang besar dengan fungsi yang banyak, seperti bisa memotong kabel, mengupas kulit kabel dan lain sebagainya. Ada juga yang hanya diperuntukan untuk crimp RJ-45 atau RJ-11 saja.
Fungsi Tang Crimping :
    Memotong kabel
    Melepas pembungkus / kulit kabel
    Memasang konektor RJ-45 & RJ-11

5.Cable LAN Tester

Digunakan untuk menguji hasil pemasangan kabel sudah benar atau belum.
Langkah-langkah yang harus dilakukan untuk mengetahui kabel jaringan masih bagus atau sudah ada yang putus adalah sebagai berikut :
1.Siapkan tester dan pastikan bahwa baterai tester masih bisa digunakan.
2.Siapkan kabel jaringan yang akan kita test.
3.Sambungkan kedua ujung kabel jaringan pada tester di konektor RJ-45.
4.Setelah kedua ujung tersambung, Nyalakan tester dengan cara menekan tombol on pada tester.
Perhatihkan lampu-lampu yang ada pada tester. Lampu-lampu itu akan menyala secara bergiliran. Jika semua lampu menyala dengan bagus maka kabel jaringan yang anda rakit bagus dan jika lampu ada yang tidak menyala maka kabel jaringan ada yang putus dan harus diganti atau di rakit ulang.

Contoh : walaupun ada beberapa lampu tidak menyala pada tester kemungkinan kabel yang siswa-siswi rakit masih bisa berfungsi dalam jaringan computer jarak dekat.

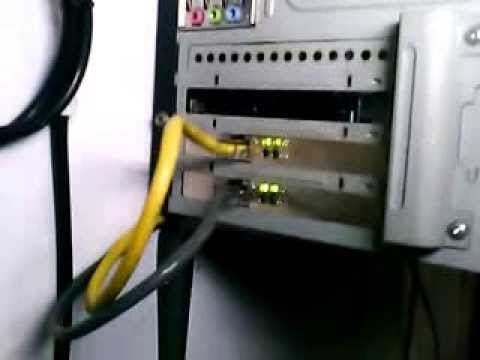

6. PC Router OS Mikrotik / Mikrotik RouterBoard 750

Perangkat keras dalam jaringan komputer berikutnya adalah router. Router sendiri secara teknis memiliki fungsi untuk menyalurkan koneksi internet melalui protokol TCP IP menuju komputer client.

Secara khusus, fungsi router bisa seperti access point, dimana bisa meneruskan koneksi internet dari broadband atau provider mernuju lokasi komputer client. Namun demikian, pada dasarnya fungsi router jauh lebih banyak dari pada itu, karena router digunakan untuk memberikan rute atau jalan – jalan tertentu bagi paket data yang ditransmisikan.

·         Penggunaan dan implementasi router

Contoh penggnaan router biasanya berada di perkantoran atau kampus, dimana router akan menerima sinyal paket data, dan kemudian router akan melakukan proses routing paket data tersebut ke lokasi – lokasi yang sudah ditentukan sebelumnya oleh operator router.

Router sangat cocok untuk digunakan pada satu atau lebih untuk gedung perkantoran, kampus, ataupun mall untuk mentransmisikan paket – paket data ke dalam access point. Dalam hal ini, router memang memiliki peran ganda yang mana router juga bisa berperan sebagai access point dalam jaringan komputer.

7. NIC / Ethernet Card / LAN Card / Kartu Jaringan

NIC merupakan kependekan dari Network Interface Card, yang merupakan suatu kartu jaringan yang juga kita kenal dengan istilah ethernet card bisa juga di sebut LAN Card, NIC memegang peranan penting dalam jaringan komputer. LAN Card merupakan kartu jaringan yang ditanamkan pada komputer, yang mana akan membuat sebuah komputer mampu terhubung ke dalam jaringan LAN.

·         Fungsi LAN Card

Dengan adanya LAN card ini, maka setiap komputer bisa saling terhubung ke dalam jaringan dengan menggunakan koneksi kabel. Namun demikian, mungkin saat ini LAN card sudah jarnag digunakan, meskipun merupakan salah satu protokol standar dalam sebuah sistem komputer. Hal ini karena penemuan teknologi wireless yang lebih praktis dan juga mudah untuk diaplikasikan..

8. Switch

Switch memiliki fungsi yang sama seperti hub, yaitu dapat membantu memecah – mecah jaringan lokal. Dari satu komputer server atau host, anda dapat menggunakan switch untuk mengkoneksikan lebih dari satu komputer client ke dalam satu jaringan LAN atau local.

·         Perbedaan Hub Dengan Switch

Yang membedakan fungsi hub dengan switch adalah kemampuannya. Switch memiliki kemampuan yang lebih pintar daripada hub, karena switch mampu membatasi dan juga mengatur jumlah paket data yang ditransmisikan ke dalam komputer client yang terhubung dalam jaringan. Jadi, dengan menggunakan swictch, pengaturan data antar client bisa dibedakan.

·         Fungsi Utama dari switch

o    Untuk menerima sinyal dan juga data dari komputer atau server / router

o    Mentransmisikan data dari server / router atau host ke dalam jaringan dan kepada client

o    Memperkuat sinyal yang ditransmisikan dari server / router / host menuju client

o    Dapat mengatur dan juga membatasi jumlah paket data yang ditransmisikan kepada client.

o    Sebagai central connection point

o    Dapat berfungsi sebagai repeater

o    Sebagai splitter atau pemisah antar komputer di dalam suatu jaringan.

Contoh : jaman sekarang ini switch lebih di utamakan dan hub sudah mulai di tinggalkan

9. Access Point

Apabila anda mengetahui bahwa router memilki fungsi yang sama seperti access point, lalu apa keunggulan dari access point? Access point memiliki keunggulan, yaitu harganya yang lebih murah dibandingkan dengan router, serta pengaplikasiannya yang jauh lebih sederhana.

Acces point hanya digunakan untuk memancarkan sinyal wireless yang diterima dari router ataupun broadband untuk membuat suatu jaringan WLAN atau wireless area network. Fungsi ini jauh lebih sederhana apabila dibandingkan dengan router, yang memiliki fungsi yang sangat kompleks dan banyak.

Keunggulan Acces Point

·         Harga yang lebih murah

·         Perawatan yang lebih mudah

·         Bisa langsung tersambung dengan router ataupun broadband

·         Sudah mendukung penggunaan wireless (yang saat ini access point juga sering kita kenal dengan istilah hotspot)

·         Dapat digunakan dalam ruangan kecil hingga sedang

10. Komputer / Laptop client [user]

Perangkat yang terakhir adalah komputer client atau user, sering juga dkenal dengan istilah terminal ataupun workstation. Secara umum, komputer client ini merupakan komputer umum yang digunakan untuk memperoleh data dari server.

Ibarat rantai makanan di dalam ilmu ekologi, komputer server adalah tanaman penyedia makanan, sedangkan komputer client adalah hewan yang memakan hasil buah dari tanaman tersebut. Artinya, komputer client ini di tugaskan untuk menarik data yang ada di komputer server.

Komputer client yang sudah terhubung ke dalam jaringan, akan dapat memperoleh informasi dan juga akses terhadap komputer server. Komputer client ini dioperasikan secara manual oleh usernya, yaitu manusia untuk berbagai macam kebutuhan, seperti mencari data,googling,Online Sosmed, berkirim E-Mail dan bermain game online, ataupun keperluan lainnya.
